Tarcze sprzęgła C-330 – jak założyć je poprawnie krok po kroku?

Poprawny montaż tarcz sprzęgła w Ursusie C-330 wymaga czegoś więcej niż włożenia nowych elementów między koło zamachowe a docisk. Znaczenie ma kolejność tarcz, ich orientacja, stan frezów oraz regulacja łapek. Błąd na którymkolwiek z tych etapów może spowodować zgrzyty, szarpanie przy ruszaniu albo szybkie zużycie tarczy II stopnia.

Zanim zamówisz części, warto ustalić, czy problem rzeczywiście znajduje się w tarczach. Podobne objawy wywołują zużyte wałki sprzęgłowe, wyrobione widełki, uszkodzone łożysko oporowe lub niewłaściwa regulacja.

Jak zdiagnozować problem ze sprzęgłem? Typowe objawy i ich przyczyny

Diagnostykę najlepiej rozpocząć od obserwacji zachowania ciągnika. Jeżeli biegi trudno wchodzą przy wciśniętym pedale, a przy zmianie przełożenia pojawia się zgrzyt, sprzęgło może nie rozłączać napędu do końca. Nie oznacza to jednak automatycznie zużytej tarczy.

Przyczyną może być także zbyt mały skok mechanizmu wysprzęglającego, nierówna regulacja łapek albo problem z przesuwaniem się tarczy po frezach wałka. Jeżeli po rozpołowieniu ciągnika widać ostro ścięte frezy, luzy na wałkach lub wyrobione miejsca współpracy widełek, sama wymiana okładzin będzie tylko krótkotrwałym rozwiązaniem.

Szarpanie przy ruszaniu i zgrzyty przy zmianie biegów – co mogą oznaczać?

Szarpanie przy ruszaniu często wynika z nierównomiernego docisku, zabrudzenia powierzchni tarczy olejem albo zwichrowania elementu. Może pojawić się również wtedy, gdy docisk lub koło zamachowe mają nierówną powierzchnię. Nowa tarcza nie skompensuje takich wad.

Zgrzyt przy zmianie biegów wskazuje przede wszystkim na niepełne rozłączenie napędu. Przed demontażem sprawdź działanie pedału, luz i zakres ruchu mechanizmu oraz to, czy widełki poruszają łożyskiem bez nadmiernego oporu. Po naprawie warto ponownie wykonać tę kontrolę, ponieważ źle ustawione łapki mogą dawać objaw przypominający uszkodzoną tarczę.

• Poślizg sprzęgła – silnik wchodzi na obroty, ale ciągnik nie przyspiesza proporcjonalnie; przyczyną może być zużyta lub zaolejona tarcza, słaby docisk albo niewłaściwa regulacja.
• Zgrzyty – napęd nie jest całkowicie rozłączany; sprawdź regulację, widełki, łożysko i przesuw tarczy na wałku.
• Szarpanie – skontroluj powierzchnie cierne, bicie tarczy, docisk oraz ewentualne zabrudzenie olejem.
• Hałas po wciśnięciu pedału – podejrzane może być łożysko oporowe lub jego prowadzenie, a nie sama tarcza.

W praktyce ważna jest także kontrola frezu tarczy i wałka sprzęgłowego. Tarcza powinna przesuwać się po wielowypuście bez zacięć, ale bez wyczuwalnego nadmiernego luzu. Frezy zaostrzone, częściowo ścięte albo nierówne mogą powodować problemy z rozłączaniem oraz przyspieszać zużycie nowego elementu.

Szybkie zużycie tarczy II stopnia – dlaczego się tak dzieje?

Tarcza II stopnia pracuje w układzie odpowiedzialnym za przekazywanie napędu na wałek odbioru mocy. Jej szybkie zużycie może wynikać z nieprawidłowej kolejności montażu, odwrotnego założenia, źle ustawionych łapek albo problemu z wałkiem i widełkami.

Jeśli tarcza nie przesuwa się swobodnie, pozostaje częściowo obciążona. Z czasem pojawia się przegrzewanie, ścieranie okładzin i trudności z rozłączaniem WOM. Podobny skutek daje ustawienie mechanizmu „na oko”, bez odniesienia do dokumentacji konkretnej wersji sprzęgła.

Demontaż i montaż tarcz sprzęgła C-330 – krok po kroku

Narzędzia i przygotowanie oraz demontaż starego układu

Praca wymaga bezpiecznego podparcia obu części ciągnika po rozpołowieniu. Ciągnik należy unieruchomić, odłączyć instalacje i elementy, które ograniczają rozdzielenie obudowy sprzęgła od silnika lub skrzyni. Nie wolno opierać całego ciężaru na przypadkowych podnośnikach ani próbować rozdzielać ciągnika siłą, gdy wałki nadal są zazębione.

Przydadzą się klucze płaskie i nasadowe, przyrząd do ustawienia tarczy w osi, suwmiarka lub liniał, marker do oznaczania położenia elementów oraz dobre oświetlenie. Przy demontażu docisku warto stopniowo i równomiernie luzować śruby. Dzięki temu nie naprężysz zespołu i łatwiej zachowasz jego elementy do oceny.

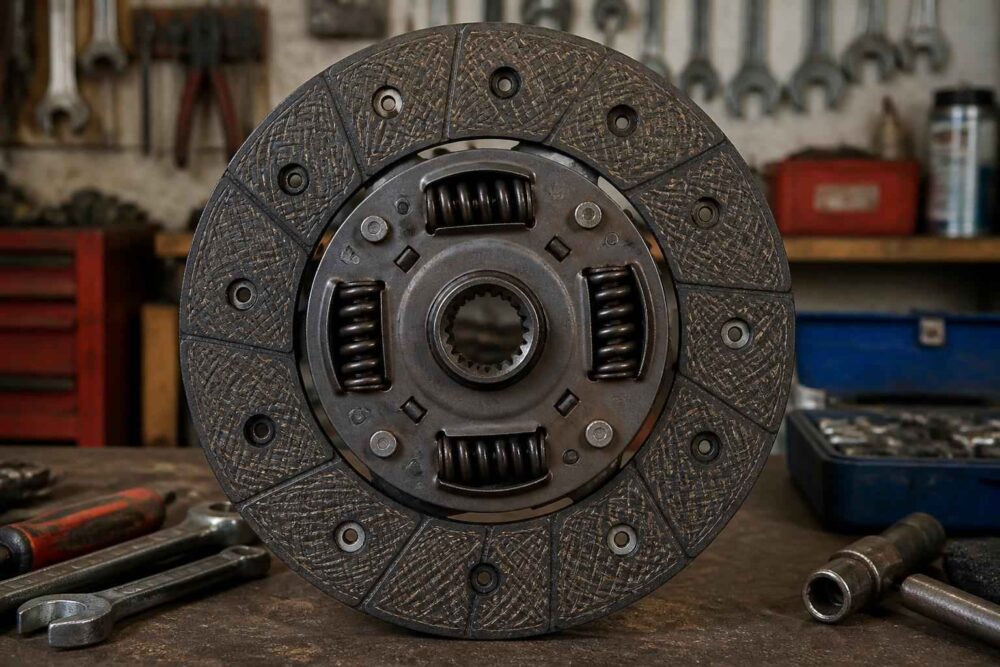

Po zdjęciu docisku oznacz położenie części, jeśli producent przewiduje ich wzajemne ustawienie. Następnie obejrzyj tarcze, sprężyny tłumiące, okładziny, powierzchnię koła zamachowego i docisk. Ślady oleju, niebieskie przebarwienia po przegrzaniu lub nierównomierne starcie są ważniejszą informacją niż sam wygląd okładziny.

Montaż nowych tarcz I i II stopnia – kolejność jest kluczowa

W sprzęgle dwustopniowym tarcze nie są zamienne. Tarcza I stopnia współpracuje z napędem jezdnym i skrzynią biegów, natomiast tarcza II stopnia odpowiada za napęd wałka odbioru mocy. Różnią się konstrukcją, wymiarami oraz sposobem współpracy z dociskiem. Przed montażem porównaj stare elementy z nowymi i sprawdź oznaczenia producenta.

1. Oczyść powierzchnie współpracujące. Usuń pył, rdzę i pozostałości starej okładziny z koła zamachowego, docisku oraz elementów prowadzących. Nie smaruj powierzchni ciernych.
2. Sprawdź orientację tarcz. Zwróć uwagę na napis „flywheel”, „gearbox”, odsadzenie piasty lub inne oznaczenie. Jeżeli oznaczeń nie ma, porównaj kształt piasty z demontowanymi częściami i posłuż się dokumentacją sprzęgła.
3. Umieść tarcze w prawidłowej kolejności. Od strony koła zamachowego montuje się element przypisany do I stopnia, a dalej tarczę II stopnia, rozdzieloną odpowiednim elementem zespołu sprzęgła. W tym miejscu nie wolno kierować się wyłącznie średnicą.
4. Wycentruj tarcze. Użyj trzpienia centrującego lub narzędzia o wymiarach odpowiadających wałkowi sprzęgłowemu. Tarcze muszą pozostać współosiowe, aby można było bez oporu połączyć silnik ze skrzynią.
5. Załóż docisk i dokręcaj go stopniowo na krzyż. Stosuj wartości dokręcania z instrukcji serwisowej konkretnego zespołu. Nie podaję jednego uniwersalnego momentu, ponieważ zależy on od zastosowanych śrub i wersji sprzęgła.
6. Sprawdź ruch tarcz i elementów wysprzęglających. Po zamontowaniu docisku skontroluj, czy tarcze nie są zakleszczone, a mechanizm porusza się równomiernie.

Najczęstszy błąd polega na założeniu tarczy II stopnia odwrotnie albo zamianie jej miejscem z tarczą I stopnia. W efekcie ciągnik może dać się złożyć, ale sprzęgło nie będzie prawidłowo rozłączać napędu. Jeżeli połączenie połówek wymaga użycia śrub do „ściągnięcia” obudowy, przerwij pracę i sprawdź osiowość. To zwykle znak, że tarcze nie zostały właściwie wycentrowane albo wałek nie trafia w piastę.

Przed ostatecznym złożeniem skontroluj także stan frezów wałków, prowadzenie łożyska oporowego oraz wyciski widełek. Jeżeli są wybite lub mają nierówny kontakt, nowe tarcze mogą szybko stracić prawidłową regulację.

Różnica między tarczą I a II stopnia i dlaczego nie można ich zamienić

W uproszczeniu pierwszy stopień rozłącza napęd ciągnika, aby można było zmieniać biegi. Drugi stopień steruje napędem WOM. Konstrukcja sprzęgła pozwala obsługiwać te funkcje w odpowiedniej kolejności, dlatego tarcze mają różne zadania i nie powinny być traktowane jako dwa identyczne elementy.

Przy zakupie nie wystarczy podać modelu ciągnika. Znaczenie ma konkretna wersja sprzęgła, wymiary, liczba i kształt frezów oraz zgodność z pozostałymi częściami. Jeżeli sprzedawca podaje wyłącznie średnicę tarczy, to za mało do bezpiecznego doboru.

Praktyczna zasada jest prosta: porównaj obie stare tarcze, oznaczenia nowych części i dane z katalogu lub instrukcji. Nie szlifuj piasty ani frezów nowej tarczy, aby „dopasować” ją do zużytego wałka. Takie rozwiązanie może chwilowo ułatwić montaż, ale zwiększa luz i przyspiesza zużycie.

Regulacja sprzęgła po montażu – jak ustawić odległość łapek?

Po złożeniu sprzęgło wymaga regulacji. Łapki powinny pracować równomiernie i znajdować się w odległości przewidzianej dla danego mechanizmu. W materiałach dotyczących C-330 często spotyka się wartości 6 mm i 12 mm dla odpowiednich stopni pracy, ale należy traktować je jako dane do potwierdzenia w instrukcji serwisowej konkretnego sprzęgła, a nie jako uniwersalny przepis dla każdego zamiennika.

Regulację wykonuj po sprawdzeniu, czy docisk jest poprawnie zamontowany, a łożysko oporowe nie ma nadmiernego luzu. Pomiar powinien być wykonany w tych samych punktach na wszystkich łapkach. Różnice między nimi powodują nierównomierne rozłączanie i mogą sprawić, że jedna tarcza będzie obciążona bardziej niż pozostałe.

Jeśli śruby regulacyjne są zapieczone, nie obracaj ich na siłę. Możesz uszkodzić gwint albo zmienić ustawienie całego mechanizmu. Po oczyszczeniu i zastosowaniu środka penetrującego sprawdź, czy element porusza się bez zacięć. Gdy regulacja nadal jest niemożliwa, potrzebna będzie ocena docisku lub konsultacja w warsztacie.

Po regulacji wykonaj próbę na postoju, a następnie krótką jazdę bez obciążenia. Sprawdź, czy biegi wchodzą bez zgrzytu, ciągnik nie rusza przy wciśniętym pedale, a WOM reaguje na właściwy stopień pracy. Jeśli objaw pozostaje, nie zakładaj od razu, że nowa tarcza jest wadliwa. Wróć do kontroli osiowości, widełek, wałków i kolejności montażu.

Wybór części – oryginalne Ursus czy zamiennik ZSM Chełmno?

Oryginalna część nie zawsze będzie automatycznie najlepsza, a zamiennik nie zawsze oznacza gorszą jakość. Decyzję warto oprzeć na zgodności z konkretną wersją C-330, jakości wykonania piasty i okładzin, dostępności kompletu oraz możliwości późniejszej regulacji.

Oryginalne części Ursus mogą być dobrym wyborem, gdy zależy Ci na zgodności z fabryczną konfiguracją i masz pewne źródło zakupu. Trzeba jednak sprawdzić, czy element faktycznie pasuje do posiadanego zespołu, a nie kierować się samą nazwą na opakowaniu.

Zamienniki ZSM Chełmno można rozważyć, jeśli mają potwierdzone zastosowanie do konkretnego sprzęgła i poprawne parametry montażowe. Przed zakupem sprawdź możliwość zwrotu, oznaczenia tarczy, jakość frezów oraz to, czy oferta dotyczy właściwego stopnia. Najtańszy element nie będzie oszczędnością, jeśli po rozpołowieniu okaże się niekompatybilny.

Najrozsądniej wymieniać elementy jako dopasowany zestaw, a nie dobierać tarczę przypadkowo do zużytego docisku. Jeżeli koło zamachowe lub docisk mają głębokie rowki, przegrzania albo nierówną powierzchnię, przed montażem nowych tarcz trzeba ocenić możliwość ich regeneracji lub wymiany. W przeciwnym razie nawet dobre części nie zapewnią trwałej pracy.

Podsumowanie i najważniejsze ostrzeżenia

Odpowiedź na pytanie, tarcze sprzęgła C-330 jak założyć, zaczyna się od właściwej diagnozy. Najpierw sprawdź objawy, wałki, frezy, widełki, łożysko i docisk. Dopiero później dobierz tarcze zgodne z konkretną wersją sprzęgła.

Podczas montażu zachowaj prawidłową kolejność tarczy I i II stopnia, zweryfikuj ich stronę, wycentruj cały zespół i nie ściągaj połówek ciągnika śrubami. Po złożeniu wykonaj regulację łapek zgodnie z dokumentacją oraz próbę działania wszystkich funkcji sprzęgła.

Jeżeli nie masz bezpiecznego stanowiska do rozpoławiania ciągnika, nie dysponujesz przyrządem centrującym albo widzisz zużyte wałki i wyrobione widełki, lepiej zlecić naprawę fachowcowi. Koszt dodatkowej kontroli jest zwykle mniejszy niż ponowne rozpoławianie Ursusa C-330 po źle wykonanym montażu.
