Prawidłowe napięcie akumulatora 24 V – jak zmierzyć i ocenić wynik?

Prawidłowe napięcie akumulatora 24 V zależy nie tylko od jego stanu, lecz także od momentu wykonania pomiaru. Inny wynik zobaczysz na postoju, inny podczas ładowania, a jeszcze inny po uruchomieniu silnika lub w czasie dużego obciążenia.

Sam odczyt z multimetru nie potwierdza więc, że akumulator jest w pełni sprawny. Najpierw trzeba ustalić, co dokładnie mierzysz, w jakich warunkach i jaki typ akumulatora pracuje w instalacji.

Jakie napięcie powinien mieć akumulator 24 V?

Układ 24 V najczęściej tworzą dwa akumulatory 12 V połączone szeregowo. W takim połączeniu napięcia sumują się, dlatego na zaciskach całego zestawu odczytasz mniej więcej dwa razy większą wartość niż na pojedynczym akumulatorze.

W pełni naładowany akumulator kwasowo-ołowiowy 12 V po odpoczynku może mieć około 12,6–12,9 V. Dla zestawu 24 V daje to zwykle około 25,2–25,8 V. Nie jest to jednak sztywna granica obowiązująca w każdych warunkach. Znaczenie mają między innymi temperatura, konstrukcja akumulatora, czas od zakończenia ładowania oraz pobór prądu przez instalację.

Napięcie nominalne 24 V nie oznacza, że sprawny zestaw zawsze pokaże dokładnie 24,0 V. To wartość umowna, używana do określenia klasy instalacji. W praktyce na postoju naładowany zestaw ma zwykle napięcie wyższe od nominalnego, a podczas rozładowania może spaść wyraźnie poniżej 24 V.

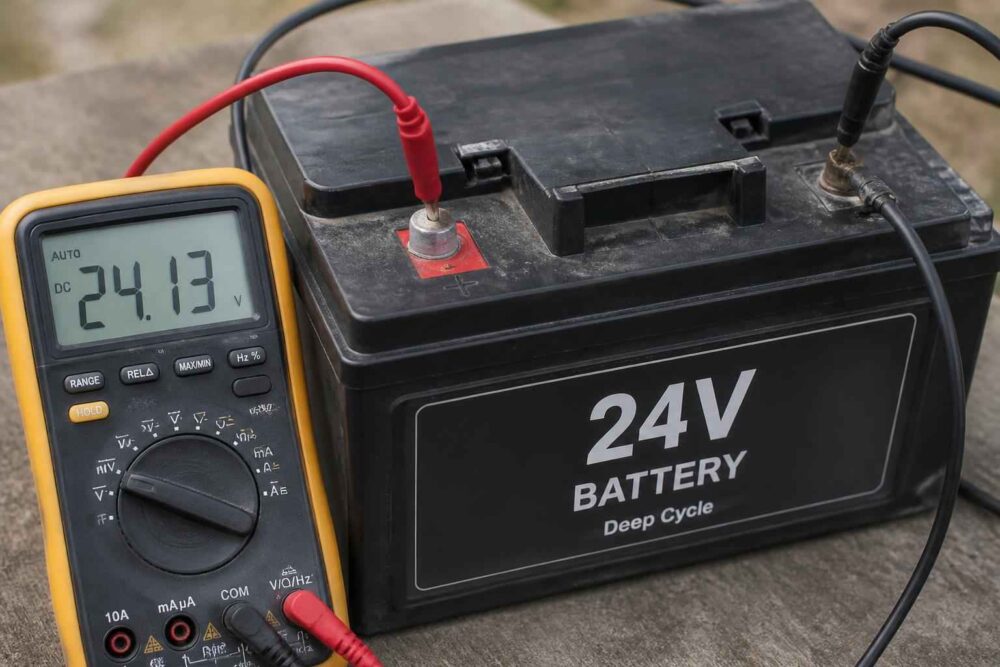

Pomiar napięcia akumulatora 24 V krok po kroku

Do podstawowej kontroli wystarczy sprawny multimetr cyfrowy. Przed pomiarem sprawdź stan przewodów pomiarowych i wybierz pomiar napięcia stałego, oznaczany zwykle jako V DC lub symbolem linii prostej. Zakres powinien obejmować co najmniej 30 V.

1. Wyłącz silnik i odbiorniki prądu. Zamknij lub wyłącz urządzenia, które mogą pobierać energię z instalacji.
2. Odczekaj po ładowaniu. Jeśli akumulator był niedawno ładowany, wynik może być zawyżony przez tak zwane napięcie powierzchniowe. Do oceny spoczynkowej warto odłączyć ładowarkę i pozwolić instalacji odpocząć.
3. Podłącz multimetr równolegle. Czerwoną sondę przyłóż do dodatniego zacisku, a czarną do ujemnego. Nie przykładaj sond do przypadkowych punktów instalacji, jeśli chcesz ocenić sam zestaw.
4. Odczytaj wynik i zapisz warunki. Zanotuj napięcie, temperaturę w przybliżeniu oraz informację, czy pomiar wykonano po ładowaniu, po postoju czy podczas pracy silnika.
5. Zmierz także każdy akumulator 12 V. Przy połączeniu szeregowym pomiar całego zestawu może wyglądać poprawnie, mimo że jeden z akumulatorów jest wyraźnie słabszy.

Podczas podłączania multimetru zachowaj ostrożność. Nie ustawiaj przewodu pomiarowego w gnieździe do pomiaru prądu, jeśli mierzysz napięcie. Błędne ustawienie może doprowadzić do zwarcia po przyłożeniu sond do zacisków.

Jak interpretować napięcie spoczynkowe 24 V?

Napięcie spoczynkowe powinno być analizowane dopiero wtedy, gdy akumulator nie jest aktualnie ładowany i nie zasila istotnych odbiorników. Jeżeli pomiar wykonasz natychmiast po odłączeniu prostownika, możesz otrzymać wynik wyższy niż rzeczywisty poziom naładowania.

Odczyt w okolicach 25,2–25,8 V zwykle wskazuje na wysoki poziom naładowania klasycznego zestawu kwasowo-ołowiowego. Wynik w przedziale około 24,4–25,0 V sugeruje częściowe rozładowanie, ale nie pozwala jeszcze stwierdzić uszkodzenia. Jeżeli napięcie spada poniżej około 24 V, akumulator jest mocno rozładowany albo należy sprawdzić, czy jeden z elementów 12 V nie ma problemu.

Te wartości są orientacyjne. Akumulatory AGM, GEL, EFB oraz litowo-jonowe mają inne charakterystyki napięciowe. W przypadku baterii litowej nie należy bezpośrednio stosować tabel przeznaczonych dla akumulatorów ołowiowych. Najpierw trzeba sprawdzić instrukcję konkretnego modelu i zalecenia producenta systemu.

Dlaczego trzeba mierzyć oba akumulatory 12 V?

W szeregowym układzie 24 V prąd przepływa przez oba akumulatory, ale ich rzeczywisty stan może się z czasem różnić. Jeden może mieć niższą pojemność, większy opór wewnętrzny albo uszkodzoną celę. Wtedy cały zestaw będzie działał tak dobrze, jak jego słabszy element.

Przykładowo, całkowite napięcie może wyglądać poprawnie, natomiast pomiar poszczególnych akumulatorów pokaże wyraźną różnicę. Taki wynik jest sygnałem do dalszej diagnostyki. Sama wymiana jednego elementu również wymaga ostrożności, ponieważ nowy akumulator połączony ze znacznie zużytym może pracować w niekorzystnych warunkach.

Jakie jest napięcie ładowania w instalacji 24 V?

Podczas pracy silnika napięcie powinno wzrosnąć, ponieważ alternator lub inny układ ładowania dostarcza energię do akumulatorów. W wielu instalacjach 24 V spotyka się wartości w przybliżeniu od 27,6 do 29 V, ale nie należy traktować tego zakresu jako uniwersalnej normy dla każdego pojazdu.

Wynik trzeba porównać z dokumentacją pojazdu, alternatora oraz zastosowanego typu akumulatora. Regulatory ładowania mogą pracować według różnych charakterystyk, a temperatura wpływa na wymagane napięcie. W niektórych układach po uruchomieniu silnika napięcie może zmieniać się zależnie od obciążenia i strategii sterowania.

Jeżeli po uruchomieniu silnika nadal widzisz napięcie zbliżone do spoczynkowego, możliwa jest usterka układu ładowania, przewodów, połączeń masowych albo regulatora. Zdalny pomiar nie wskaże jednak jednoznacznie przyczyny. Warto wtedy wykonać dodatkową kontrolę napięcia bezpośrednio na wyjściu alternatora i na zaciskach zestawu, a bardziej zaawansowaną diagnostykę zlecić fachowcowi.

Za wysokie i za niskie napięcie ładowania

Zbyt niskie napięcie może powodować niedoładowanie akumulatorów. W codziennej pracy objawia się to problemami z rozruchem, stopniowym spadkiem energii i częstą potrzebą doładowywania. Przyczyną nie musi być od razu zużyty akumulator — równie dobrze problem może leżeć w przewodach, zaciskach lub układzie ładowania.

Zbyt wysokie napięcie jest równie niebezpieczne. Może prowadzić do nadmiernego gazowania akumulatora kwasowo-ołowiowego, wzrostu temperatury, utraty elektrolitu lub uszkodzenia elementów instalacji. W takiej sytuacji nie należy kompensować problemu przypadkowym prostownikiem ani kontynuować długiej pracy bez ustalenia przyczyny.

Co oznacza spadek napięcia pod obciążeniem?

Pomiar bez obciążenia mówi głównie o poziomie napięcia w danym momencie. Nie pokazuje natomiast, czy akumulator potrafi dostarczyć odpowiedni prąd. Dlatego sprawny na pierwszy rzut oka zestaw może zawodzić przy rozruchu lub po włączeniu kilku odbiorników.

Podczas obciążenia napięcie chwilowo spada, ale po odłączeniu odbiornika powinno częściowo wrócić. Niepokojący jest gwałtowny spadek, szybkie osłabienie instalacji albo duża różnica między dwoma akumulatorami 12 V. Takie objawy mogą wskazywać na utratę pojemności, podwyższony opór wewnętrzny lub problem z połączeniem.

Do rzetelnej oceny można użyć testera obciążeniowego albo elektronicznego testera akumulatorów. Wynik testu trzeba interpretować zgodnie z parametrami konkretnej baterii, a nie według jednej uniwersalnej wartości. Szczególnie w przypadku AGM, GEL i akumulatorów litowych niewłaściwy tester lub procedura może dać mylący rezultat.

Prostownik do akumulatora 24 V – na co uważać?

Do zestawu 24 V należy używać prostownika przeznaczonego do napięcia 24 V albo urządzenia, które ma odpowiedni tryb pracy. Nie podłączaj przypadkowego prostownika 12 V do całego zestawu 24 V. Można natomiast ładować pojedyncze akumulatory 12 V osobno, ale tylko po prawidłowym odłączeniu ich od instalacji i zgodnie z instrukcją.

Istotny jest także typ akumulatora. Prostownik dla klasycznej baterii kwasowo-ołowiowej nie zawsze będzie odpowiedni dla AGM, GEL czy technologii litowej. Niewłaściwy profil ładowania może skrócić żywotność akumulatora, spowodować przegrzewanie albo doprowadzić do niebezpiecznej sytuacji.

Jeżeli po ładowaniu napięcie szybko spada, nie oznacza to automatycznie uszkodzenia prostownika. Przyczyną może być zużyty akumulator, stały pobór prądu w pojeździe lub niesprawne połączenie. Najpierw warto ponownie zmierzyć napięcie po odpoczynku i porównać oba akumulatory 12 V.

Kiedy przerwać samodzielną diagnostykę?

Podstawowy pomiar multimetrem jest bezpieczny, jeśli wykonujesz go prawidłowo i nie ingerujesz w instalację. Nie próbuj jednak samodzielnie rozbierać akumulatora, zwierać zacisków ani wymuszać ładowania nieznanym programem.

Pomoc specjalisty będzie rozsądnym krokiem, gdy napięcie ładowania jest wyraźnie niestabilne, pojawia się zapach elektrolitu, akumulator nadmiernie się nagrzewa, obudowa jest spuchnięta albo między akumulatorami 12 V występuje duża różnica. Dotyczy to także sytuacji, w której pomiar na postoju jest prawidłowy, ale pojazd regularnie traci zdolność do rozruchu.

W takich przypadkach potrzebne mogą być pomiary prądu spoczynkowego, spadków napięcia na przewodach, wydajności ładowania i parametrów rozruchowych. Na podstawie samego odczytu 24 V nie da się pewnie ocenić regulatora, alternatora ani całej instalacji.

Najlepsza praktyka jest prosta: najpierw zmierz napięcie w określonych warunkach, potem sprawdź każdy akumulator osobno, a następnie porównaj wynik z charakterystyką zastosowanej technologii. Prawidłowe napięcie akumulatora 24 V jest ważną wskazówką, lecz nie zastępuje testu pod obciążeniem ani kontroli układu ładowania. Jeśli wynik jest nietypowy lub objawy wracają, zamiast od razu kupować nowy akumulator, potwierdź przyczynę pełniejszą diagnostyką.
